Zone verwarming

[sat-ellite]

43 minuten geleden, Con zei:

Nee hoor, tussen de aansluitingen van de VV zoals ik getekend heb is een pure kortsluiting.

Immers, wat de VV pomp uit de retour haalt wordt ook weer de retour ingebracht.

Wet behoudt van massa: wat je eruit haalt moet je er ook weer instoppen.

Als ik gewoon even hard op denk en van een hypothetisch voorbeeld uitga namelijk:

• Ketel heeft warmte gemaakt voor de zones die vragen en schakelt af bij einde warmtevraag.
• Warmte zit nu in de radiatoren en kunnen langzaam nog de warmte afgeven aan de zone.
• Ketelpomp stopt, maar nu pompt de pomp van de vloerverwarming door.
• Deze pompt toch ook het retour water door de ketel en trek zo de warmte aan via de toevoer van de warme radiatoren of niet?
• Zou er dan niet ergens een terugslagklepje gemonteerd moeten worden?
• Of is dit weg van de minste weerstand en loopt dit dan via die tussen leiding die ik eerder markeerde met een pijl? (kortsluiting die je benoemd?)

9 februari 2020 aangepast door sat-ellite

[Con]

Als de ketel stopt met branden en na 2 minuten de pomp stopt staan

jouw radiatorkranen allemaal dicht. Immers dat heeft Evo bepaald.

Er kan dus sowieso geen stroming ontstaan over welke radiator dan ook.



Als de VV pomp draait heeft deze 2 keuzes, of over de ketel via de

by-pass en het buffervat of over het stukje pijp 30? cm van 22/28mm.

Vervolgens verwacht ik dat de by-pass nagenoeg dichtgaat.



De weerstand over de ketel >> by-pass >> buffervat zal dus altijd vele

malen meer zijn bij 100 liter van de VV dan het stukje pijp tussen de

aansluitingen van de VV.



Kortom, geen enkel probleem.

10 februari 2020 aangepast door Con

[sat-ellite]

36 minuten geleden, Con zei:

staan

jouw radiatorkranen allemaal dicht. Immers dat heeft Evo bepaald

Nee zo werkt Evo niet!

Kranen blijven in kleppositie staan waarop de zone is ingeregeld.

Dus bij warmtevraag x ?% open en bij teveel warmte x ?% dicht maar lopen pas helemaal dicht bij een groot verschil. bv zone uit of open raam functie.

Geldt ditzelfde principe dan nog?

[Con]

6 uren geleden, sat-ellite zei:

Nee zo werkt Evo niet!

Kranen blijven in kleppositie staan waarop de zone is ingeregeld.

Dus bij warmtevraag x ?% open en bij teveel warmte x ?% dicht maar lopen pas helemaal dicht bij een groot verschil. bv zone uit of open raam functie.

Geldt ditzelfde principe dan nog?

Ja, maakt niet veel uit. De weerstand in het stukje pijp tussen jouw VV aansluitingen is vele malen lager dan welk tracé dan ook.

[sat-ellite]

7 minuten geleden, Con zei:

Ja, maakt niet veel uit. De weerstand in het stukje pijp tussen jouw VV aansluitingen is vele malen lager dan welk tracé dan ook.

Prima, fijn te horen dan hoeft tenminste de alpha niet zoveel te schakelen.

Morgen ga ik hem er tussen jassen.

[Con]

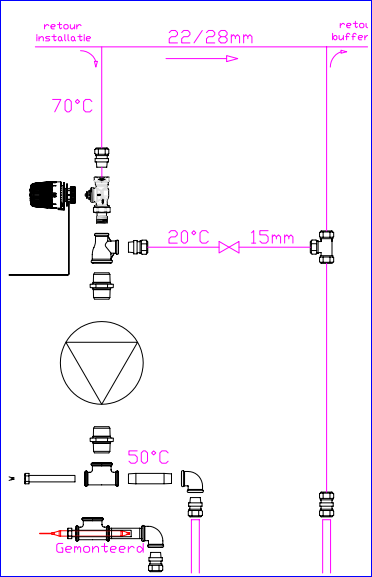

Het is wijs om in  de kortsluitleiding, de leiding tussen de aanzuigzijde en jouw pomp

en de directe retour nog even een inregelafsluiter (radiatorkraan) te plaatsen.



Zal zo een aangepast schema sturen.



Dit om te voorkomen dat de VV pomp teveel water trekt uit de retour van de VV.



Indien nodig leg ik dat nog wel uit.

[sat-ellite]

28 minuten geleden, Con zei:

Indien nodig leg ik dat nog wel uit

Ja graag en hoe ik deze dan moet instellen a.u.b.

[Con]

In het ernstige scenario heb je in de retour 70°C water tot je beschikking

indien er veel word over gestort via de by-pass.

Daar dient de VV voor te worden beveiligd hoewel 70°C in VV geen ramp is.



Daarvoor is de regelafsluiter (TC) met capillair (TT) die zorgt dat de retour

uit jouw VV kan mengen met die 70°C tot bv 50°C.



Nu die restrictie in de omloop.



Omdat de TC een behoorlijke weerstand heeft en jouw omloop van 15 mm

nauwelijks is het slim on een extra restrictie in te bouwen anders wordt er

hoofdzakelijk alleen maar retour van de VV rondgepompt.



Hoe regel je dat in?

Op het gevoel of met een temperatuurmeter. Probeer een situatie te scheppen

dat er via de by-pass 70°C water komt en dan de restrictie zodanig instellen

dat de mengtemperatuur 50°C blijft.



Is dit wat?











[sat-ellite]

13 minuten geleden, Con zei:

In het ernstige scenario heb je in de retour 70°C water tot je beschikking

indien er veel word over gestort via de by-pass.

Daar dient de VV voor te worden beveiligd hoewel 70°C in VV geen ramp is.



Daarvoor is de regelafsluiter (TC) met capillair (TT) die zorgt dat de retour

uit jouw VV kan mengen met die 70°C tot bv 50°C.



Nu die restrictie in de omloop.



Omdat de TC een behoorlijke weerstand heeft en jouw omloop van 15 mm

nauwelijks is het slim on een extra restrictie in te bouwen anders wordt er

hoofdzakelijk alleen maar retour van de VV rondgepompt.



Hoe regel je dat in?

Op het gevoel of met een temperatuurmeter. Probeer een situatie te scheppen

dat er via de by-pass 70°C water komt en dan de restrictie zodanig instellen

dat de mengtemperatuur 50°C blijft.



Is dit wat?

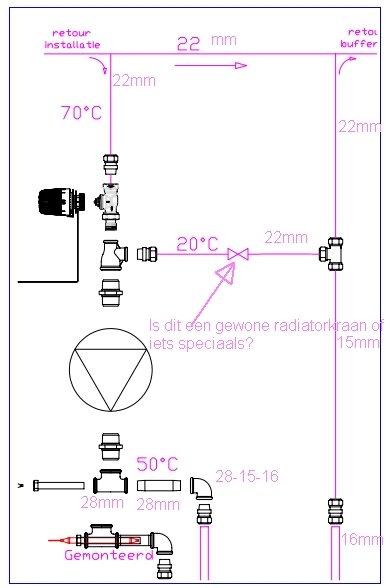

Ziet er goed uit, maar heb nog een vraag over de kraan en ik heb andere diameters buis met name de 15mm heb ik 22mm aangeschaft.



10 februari 2020 aangepast door sat-ellite

[Con]

Een gewone radiatorkraan is goed, handig is dubbel instelbaar maar hoeft niet.

(als er dan maar niemand met zijn tengels aan komt)



Dat je de kortsluiting 22 mm maakt is prima, moet je alleen meer "knijpen".

(vandaar de 15mm die ik geschetst had).

[sat-ellite]

10 minuten geleden, Con zei:

Een gewone radiatorkraan is goed, handig is dubbel instelbaar maar hoeft niet.

(als er dan maar niemand met zijn tengels aan komt)



Dat je de kortsluiting 22 mm maakt is prima, moet je alleen meer "knijpen".

(vandaar de 15mm die ik geschetst had).

Oké dan zet ik deze er nog tussen.👍

[sat-ellite]

14 uren geleden, Con zei:

Hoe regel je dat in?

Op het gevoel of met een temperatuurmeter. Probeer een situatie te scheppen

dat er via de by-pass 70°C water komt en dan de restrictie zodanig instellen

dat de mengtemperatuur 50°C blijft.

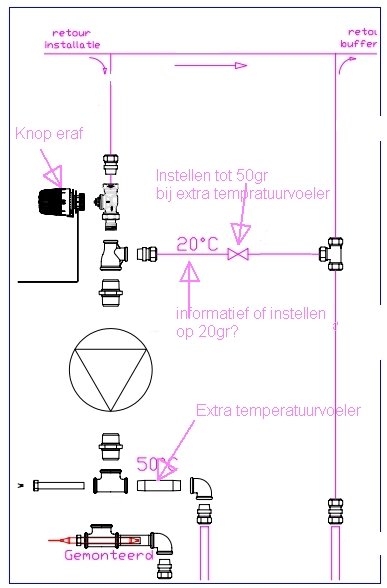

Even controleren of ik het juist begrepen heb.

1. Bij de TT op het buisje van 28mm zet ik tijdelijk een aparte tempvoeler.(tercal)
2. De knop van TC haal ik er af zodat er maximale doorstroming is.
3. Bypass zet ik op 1 en alle radiatoren dicht.
4. Ketel begrens ik tijdelijk op 70 graden.
5. Laat de ketel nu warmte produceren tot 70 graden instroomt bij TC
6. De kraan op de kortsluiting knijp ik nu zover dat ik bij punt 1, 50 graden heb.

Is dit correct?



Die 20gr op de kortsluiting is die als voorbeeld of moet ik deze op één of ander manier bekomen?

11 februari 2020 aangepast door sat-ellite

[sat-ellite]

2 uren geleden, sat-ellite zei:

De kraan op de kortsluiting

Wat is de stromingsrichting van deze kraan?

[Con]

Lees het nu pas. Zit aan de dagelijkse borrel, kom er zeker op terug (hik).

Hier moeten mijn grijze hydraulische cellen even over nadenken.



11 februari 2020 aangepast door Con

[sat-ellite]

4 uren geleden, Con zei:

Lees het nu pas. Zit aan de dagelijkse borrel, kom er zeker op terug (hik).

Hier moeten mijn grijze hydraulische cellen even over nadenken.



Volgens mij ben ik er uit, zal dit morgen nog toelichten.

Ga nu ook borrelen 😁🍻

11 februari 2020 aangepast door sat-ellite
