Zone verwarming

[Con]

Groepsverdeler is niet nodig, ik mag aannemen dat het maar om één groep gaat.

Maak ff een paar foto's van jouw VV aansluitingen dan kan ik daar beter op

anticiperen.



[sat-ellite]

Het gaat inderdaad maar om 1 groep

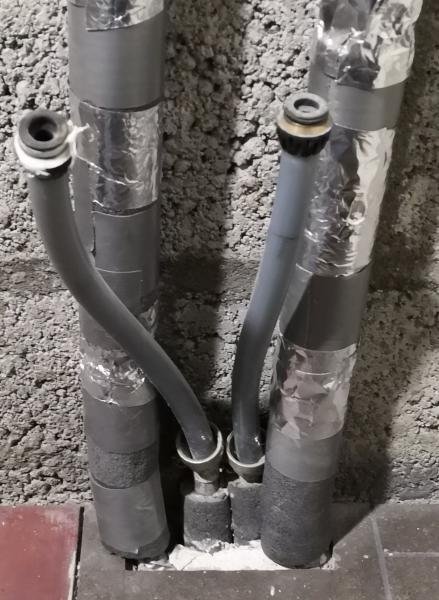

Nog een foto voor de duidelijkheid👍

[Con]

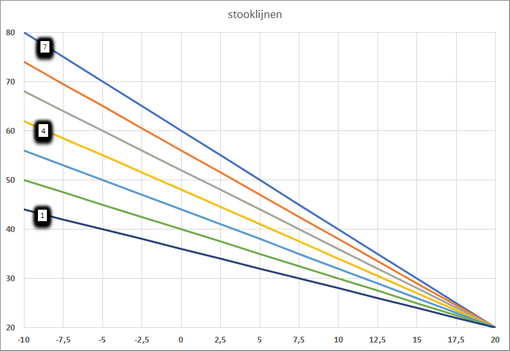

Eerst de verschillende stooklijnen, die had ik beloofd.

[Con]

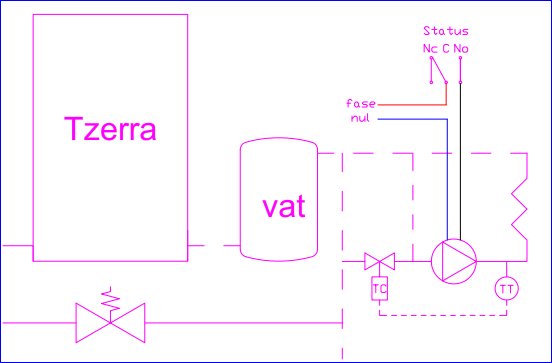

En hier het schema.

[sat-ellite]

55 minuten geleden, Con zei:

Eerst de verschillende stooklijnen, die had ik beloofd.

Merci 👍



16 minuten geleden, Con zei:

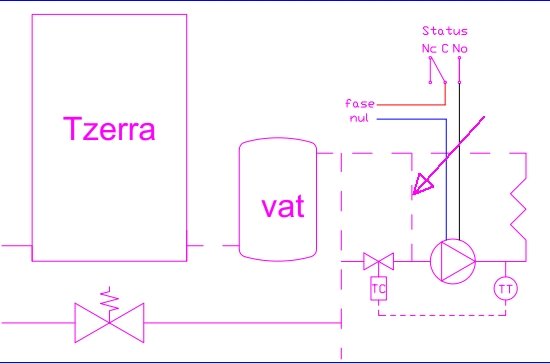

En hier het schema.

De leiding wat ik aangewezen heb, hoe kan ik deze monteren?

Ik neem aan door losse componenten te gebruiken? en geen verdeler.

Bij een verdeler is dit namelijk een vaste verbinding.

9 februari 2020 aangepast door sat-ellite

[sat-ellite]

52 minuten geleden, Con zei:

En hier het schema

Elektrische aansluiting is trouwens eenvoudiger als ik eerst dacht.

Bedankt voor de verduideling.👍🏻

[Con]

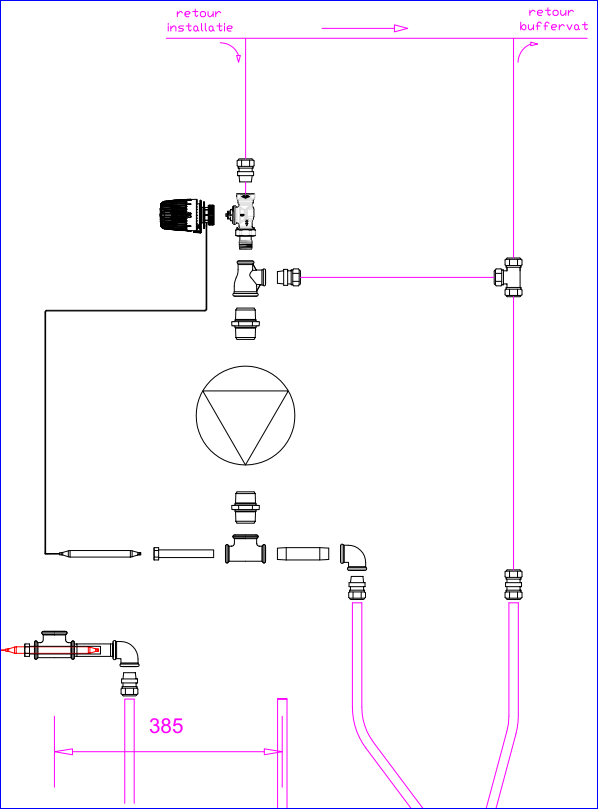

Hier een mogelijke oplossing. Is dit wat je bedoelde?



[sat-ellite]

19 minuten geleden, Con zei:

Hier een mogelijke oplossing. Is dit wat je bedoelde?

Dat is duidelijk 👍🏻 en hier kan ik iets mee.

Is er een trouwens een speciale reden voor deze tussen afstand van 385mm?

Ik ga dit deze week gewoon eens proberen en zal de bypass op mijn vorige manier opnieuw inregelen.

Totale pompvermogen wordt volgens mij nu iets hoger en moet dan de ketelpomp misschien op min 20% zetten, maar daar kom ik vanzelf wel achter.



Dat de ketel niet uitgeschakeld wordt bij geen warmtvraag schrijven ze ook dat soms het 0 signaal gemist wordt met verzenden knop en evotouch.

Maar lijkt mij dat dit bij een volgende cyclus opgepikt wordt.

Ik laat hem in ieder geval op aan uit regelen.

Opentherm wordt ook maar door iedere fabrikant anders geïnterpreteerd en gebruikt, dat de naam open beter eruit gehaald wordt.

9 februari 2020 aangepast door sat-ellite

[Con]

Die 385 mm is gebaseerd op een aanname van jouw foto.

Dit om aan te geven hoeveel ruimte je nodig hebt om het

te kunnen bouwen.



Als jij de hart-afstanden meet van de 2 leidingen op het

hoogste punt, alwaar de leidingen het meest uit elkaar

zitten kan ik dat corrigeren.



Als je het voorbeeld gaat uitvoeren zal ik de maatvoeringen

van de fittingen erbij zetten en de types.



Maar je weet het inmiddels... 17.00 uur, borreltijd.



PS, ik had geen cad-tekening van de Alpha helaas

daarnaast heb je 2 uitvoeringen, 130 en 180mm lang.

9 februari 2020 aangepast door Con

[sat-ellite]

4 minuten geleden, Con zei:

Die 385 mm is gebaseerd op een aanname van jouw foto.

Dit om aan te geven hoeveel ruimte je nodig hebt om het

te kunnen bouwen.



Als jij de hart-afstanden meet van de 2 leidingen op het

hoogste punt, alwaar de leidingen het meest uit elkaar

zitten kan ik dat corrigeren.



Als je het voorbeeld gaat uitvoeren zal ik de maatvoeringen

van de fittingen erbij zetten.



Maar je weet het inmiddels... 17.00 uur, borreltijd.

Oké louter informatief.

En nee hoor dit lukt wel.

Moet toch nog even in het werk bepalen waar ik hem het beste kan monteren.

Super bedankt en ik houd je op de hoogte 👍🏻 en laat ze smaken 🍻

[sat-ellite]

39 minuten geleden, Con zei:

PS, ik had geen cad-tekening van de Alpha helaas

daarnaast heb je 2 uitvoeringen, 130 en 180mm lang.

Ik heb de 130mm lang met 1G aansluiting, volgens mij een Duits model.

Maar deze lauft ook😂

[Con]

Je kunt overigens, zit ik me net te bedenken, ook de pomp direct aan de 230 Volt hangen.

(hoef je niet te lopen klieren in de ketel)

Want als de ketel niet brand en de ketelpomp niet aan is zal het water over de VV

alleen maar of het stukje hoofdleiding circuleren.



Dan heb je de keus nog om er een thermostaat tussen te hangen welke in de keuken

wordt (of is) geplaatst. Kun je ook nog een beetje warmteafhankelijk de keuken stoken.

Uiteraard reageert daar de ketel niet op, alleen maar als er elders warmtevraag is.



Wat is eigenlijk jouw achtergrond? Reden? Je praat er nogal luchtig over de getekende

componenten. Of heb jij "discipelen" (lees; ben jij een manager ) die dat voor jou uitzoeken...



[sat-ellite]

1 uur terug, Con zei:

Je kunt overigens, zit ik me net te bedenken, ook de pomp direct aan de 230 Volt hangen.

(hoef je niet te lopen klieren in de ketel)

Want als de ketel niet brand en de ketelpomp niet aan is zal het water over de VV

alleen maar of het stukje hoofdleiding circuleren.

Je gelooft het niet maar hier was ik afgelopen nacht in bed over aan het nadenken.

Ik heb namelijk nog een tercal pompschakelaar over en dacht dan laat ik die de pomp schakelen.

Afgelopen jaar bij grundfoss geïnformeerd wat een acceptabel maximum schakelingen per uur zijn. (Antwoord: maximaal 4x per uur) en was hierdoor bezorgd over de maximale schakelingen door thermostaat van 6x per uur.

Anderzijds dacht ik als ik dit gebruik en er is geen warmtevraag van de zones dan trekt de vloerverwarmingspomp de warmte uit de radiatoren.

Dus misschien toch beter door de ketel laten regelen.

Zal de hysteresis dan ergens laag moeten laten regelen, dacht zo rond de 25 graden en dan op 2 of 4.

Zomerseizoen moet ik hem dan wel tijdelijk hoger instellen (40 graden).

Maar kan hem ook gewoon via het contact in de ketel laten schakelen, pomp is maar maximaal iets van 28 watt geloof ik en op minimum 2 watt dus aan 1 ampère kom ik nooit.



1 uur terug, Con zei:

Wat is eigenlijk jouw achtergrond? Reden? Je praat er nogal luchtig over de getekende

componenten. Of heb jij "discipelen" (lees; ben jij een manager ) die dat voor jou uitzoeken...



Jeetje waar moet ik beginnen 🤪

Nee geen manager in tegendeel, alles zelf moeten doen (is ook het leukste voor mij).

Ik heb nooit een richting kunnen bepalen omdat mijn interesses héél breed liggen.

Ben begonnen als loodgieter, daarna omgeschoold naar meubelmaker, machinaal houtbewerker, interieurbouwer, omgeschoold naar interieurarchitect, eigen bouwbedrijf gestart en bijna alle beroepen geleerd en praktisch  uitgevoerd die met de bouw te maken hebben tot metselwerk, stukadoren, voegen, tegelzetten, meterkasten, computers, VoIP telefonie enz.enz enz.... Als ik het zo opsom klinkt het misschien opschepperig, maar je vroeg ernaar😉 maar eigenlijk alles wat met de bouw te maken heeft vind ik reuze interessant en zuig ik op als een spons😁 .

Echt het diepere en theoretische werk van cv daar heb ik minder kaas van gegeten, maar leer nog altijd bij.

9 februari 2020 aangepast door sat-ellite

[Con]

citaat 1:

Anderzijds dacht ik als ik dit gebruik en er is geen warmtevraag van de zones dan trekt de vloerverwarmings pomp warmte uit de radiatoren.

einde citaat 1.



Nee hoor, tussen de aansluitingen van de VV zoals ik getekend heb is een pure kortsluiting.

Immers, wat de VV pomp uit de retour haalt wordt ook weer de retour ingebracht.

Wet behoudt van massa: wat je eruit haalt moet je er ook weer instoppen.



citaat 2:

Ben begonnen als loodgieter

einde citaat 2.



Dat spreekt al boekdelen, je hebt dus algemene affiniteit en ik zie de rest als "bijvangst".



En stel; 1 radiator vraagt warmte, zeg 100 liter, de ketel levert minimaal 240 liter

dan wordt er 140 liter overgestort door de bypass. Hiervan gaat een deel door

jouw VV en dat schept een extra aanvulling op de buffer en met een deels

afgekoelde overstorttemperatuur.









9 februari 2020 aangepast door Con

[sat-ellite]

14 minuten geleden, Con zei:

Hiervan gaat een deel door

jouw VV en dat schept een extra aanvulling op de buffer en met een deels

afgekoelde overstorttemperatuur.

En weer een langere aan tijd van de ketel, net wat we willen hebben, omdat de retour lager wordt geeft dat de ketel een langer modulatie tijd.

Als evohome hierop de aan tijd aanpast dan zou het nog eens iets kunnen worden😃

9 februari 2020 aangepast door sat-ellite
